主轴箱移动型CNC自动车床
GN4200

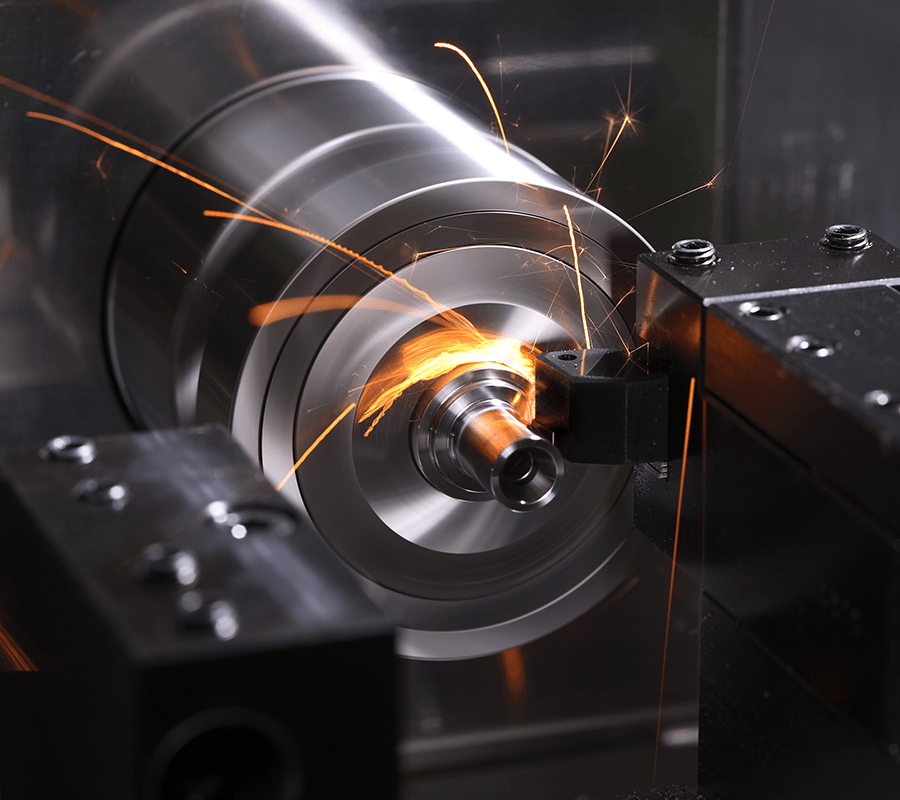

进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 机种 | GN-4200 | |
|---|---|---|
| 加工能力&夹具系统 | ||
| 加工直径 | 超高精度气动夹盘 | ?45mm |
| 抽拉型弹簧筒夹 | ?40mm (静止型?35mm) | |
| 最大加工长度 | 80mm | |
| 主轴 | ||
| 主轴马达 | 15分 / 连续 | 5.5 / 3.7kW |
| 主轴旋转速度 | 8,000 min-1 | |
| 导轨 | ||

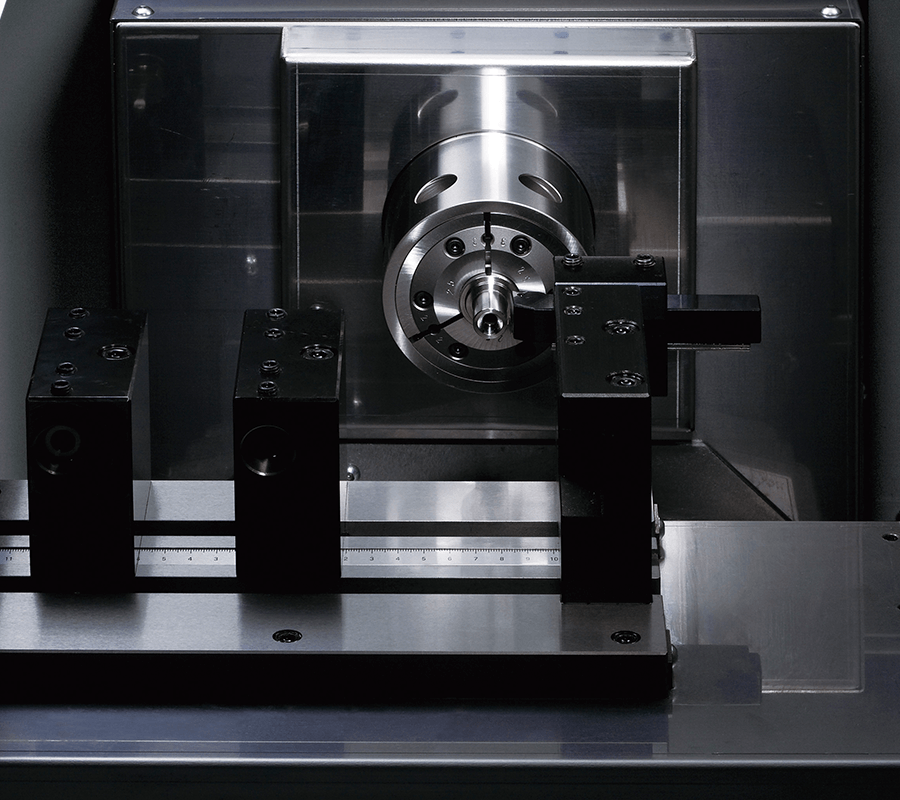

| 刀具台的形式 | 水平排刀 | |
| 导轨形式 | X轴 | 燕尾形导轨 |
| Z轴 | 燕尾形导轨 | |
| 导轨行程 | X轴 | 300mm |
| Z轴 | 250mm | |
| 机床大小 | ||
| 机床高度 | 1,695mm | |
| 所需面积 | W1,350mm×D1,325mm | |
| 机床重量 (本体) | 1,500kg | |
| 选项 | ||
|---|---|---|
| 行架式机械手规格 | ||
| 行架式机械手形式 | 双轴行架式机械手(2个工作手) | |
| 最大工件尺寸 | ?40×40mm | |
| 最大可搬运重量 | 250g | |
| 控制方式 | PMC轴控制 | |
| 控制软件 | 行架式机械手多项周边控制 | |
| 驱动方式 | 左右行 | 齿条&齿轮 |
| 上下 | 齿条&齿轮 | |
