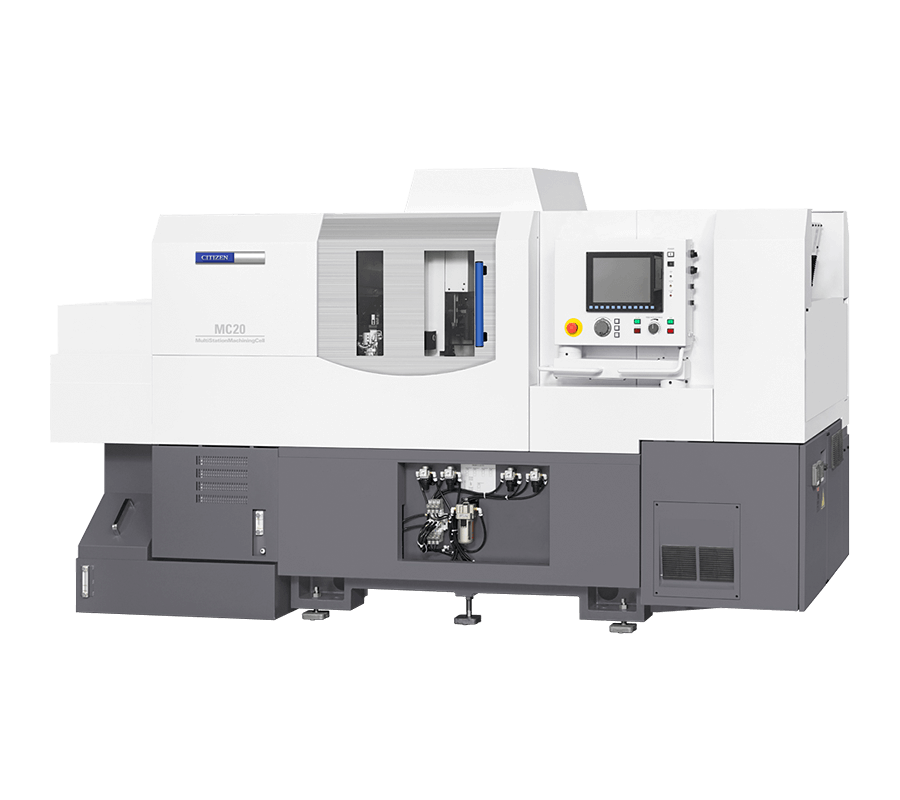

主轴箱移动型CNC自动车床
MC20
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 型号 | MC20III | |
| 模块搭载数 | 3 | |
| 夹具尺寸 | 4英寸夹具 | |
| 工件贯通最大直径 | ?20mm | |
| 最大工件长度 | 60mm | |
| 主轴最大钻孔直径 | ?7mm | |
| 主轴最大攻丝直径（切削攻丝） | M6 | |
| 主轴旋转速度 | Max8,000min-1 | |
| 排刀旋转刀具最大钻孔直径 | ?5mm | |
| 排刀旋转刀具最大攻丝直径（切削攻丝） | M5 | |
| 标准加工规格时，刀具安装数量 | 1个模块5把 | |
| 标准加工规格时，刀具安装数量（车削刀具） | 2把 | |
| 标准加工规格时，刀具安装数量（交叉钻孔） | 3把 | |
| 车削、交叉、端面加工规格 | 1个模块6把 | |
| 车削、交叉、端面加工规格（车削刀具） | 2把 | |
| 车削、交叉、端面加工规格（交叉钻孔） | 2把 | |
| 车削、交叉、端面加工规格（端面钻孔刀具） | 2把 | |
| 最大加工规格 | 1个模块9把 | |
| 最大加工规格（车削刀具） | 4把 | |
| 最大加工规格（交叉钻孔） | 1把 | |
| 最大加工规格（端面钻孔刀具） | 4把 | |
| 刀具尺寸 | 车刀 | □13mm |
| 钻套 | ?19.05mm | |
| 快速进给速度 | X、Y、Z轴 | 32m/min |
| A轴 | 40m/min | |
| 电机 | 主轴驱动用 | 2.2/3.7kW |
| 排刀刀具主轴驱动用 | 0.75kW | |
| 切削油用 | 0.18kW×3 | |
| 输入功率 | 16kVA | |
| 中心高度 | 1,000mm | |
| 设备重量 | 3,400kg | |
