主轴箱移动型CNC自动车床
RL01
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 机种 | RL01 Ⅲ | RL01 Ⅴ | |
|---|---|---|---|
| 加工能力 & 夹具系统 | |||
| 最大加工直径 | 10mm | ||
| 最大加工长度 | (L) | 50mm | |
| 最大开孔直径 | ?5mm (黄铜) | ?6mm (黄铜) | |
| 最大攻丝直径 | M5 (黄铜) | M6 (黄铜) | |
| 弹簧筒夹 | 拉出型(标准) | ||
| 静止型(Option) | |||
| 膜片式夹具 | 3" 气动(Option) | ||
| 主轴 | |||
| 主轴马达 | 0.4kW (变频器) | 0.55kW / 1.1kW (AC 主轴) | |
| 主轴旋转速度 | 360～6,000 min-1 | ||

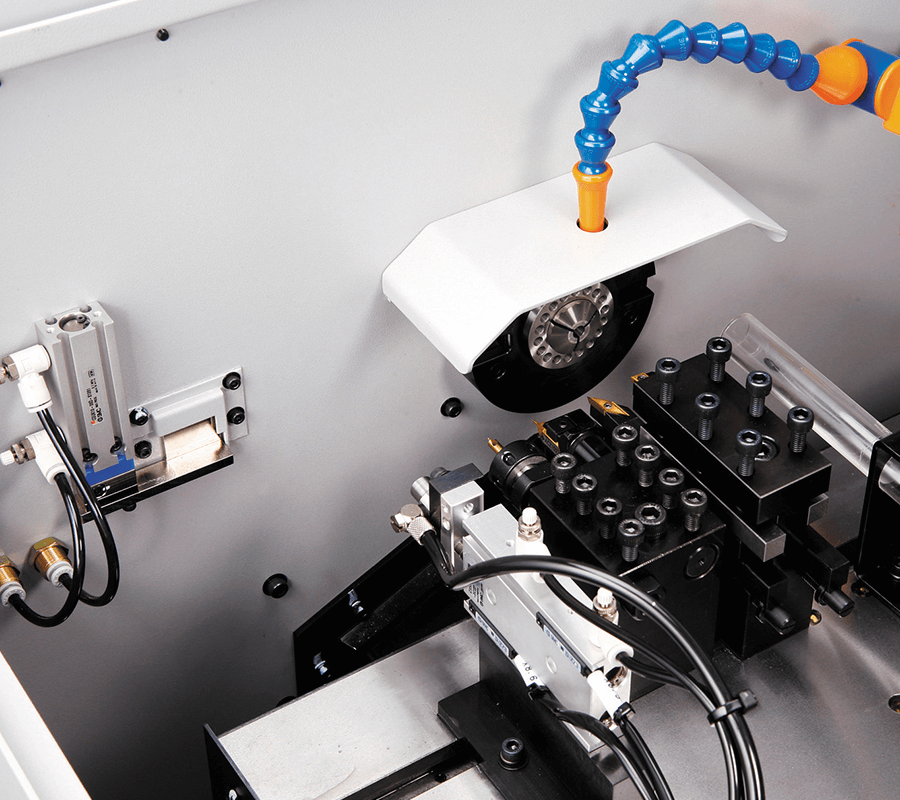

| 刀具台 | |||
| 刀具台形式 | 水平直线转塔 | ||
| 安装刀具数量 | 4 (标准) | ||
| 刀柄高度 | □10mm | ||
| 开孔钻头刀柄部直径 | ?16mm | ||
| 刀具台移动行程 | X轴 | 170mm | |
| Z轴 | 80mm | ||
| 机床大小 | |||
| 机床高度 | 1,430mm | ||
| 主轴中心高度 | 1,050mm | ||
| 所需面积 (开口×进深) | 1,210mm×985mm | ||
| 机床重量 (本体) | 700kg | ||

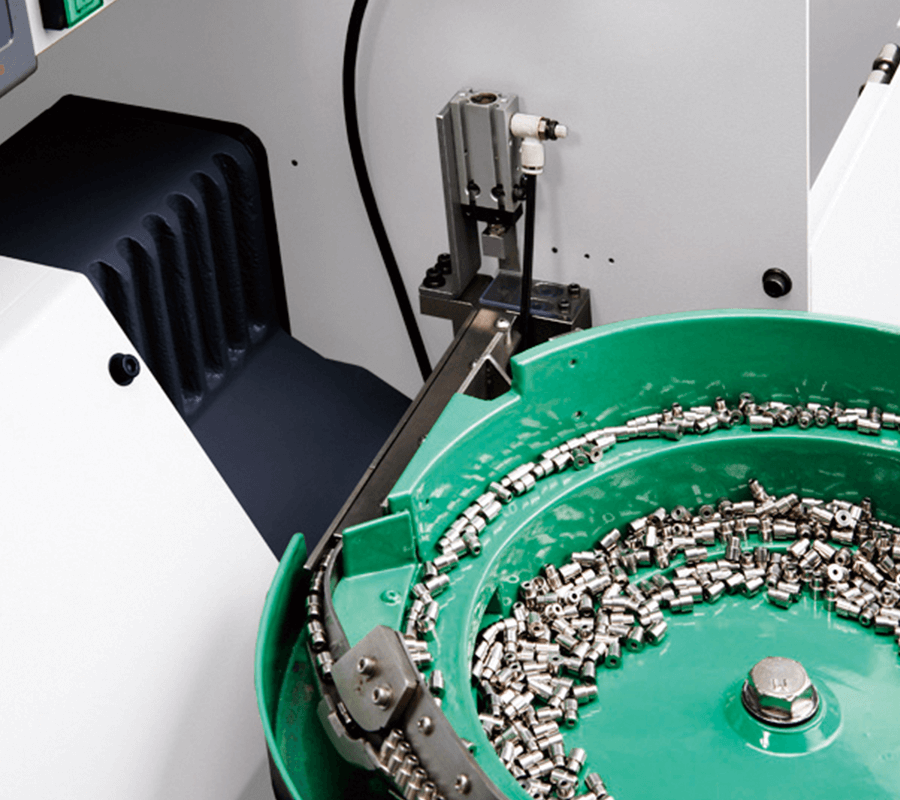

| 输送能力 最大工件尺寸 | ?10mm×50mm | ||
