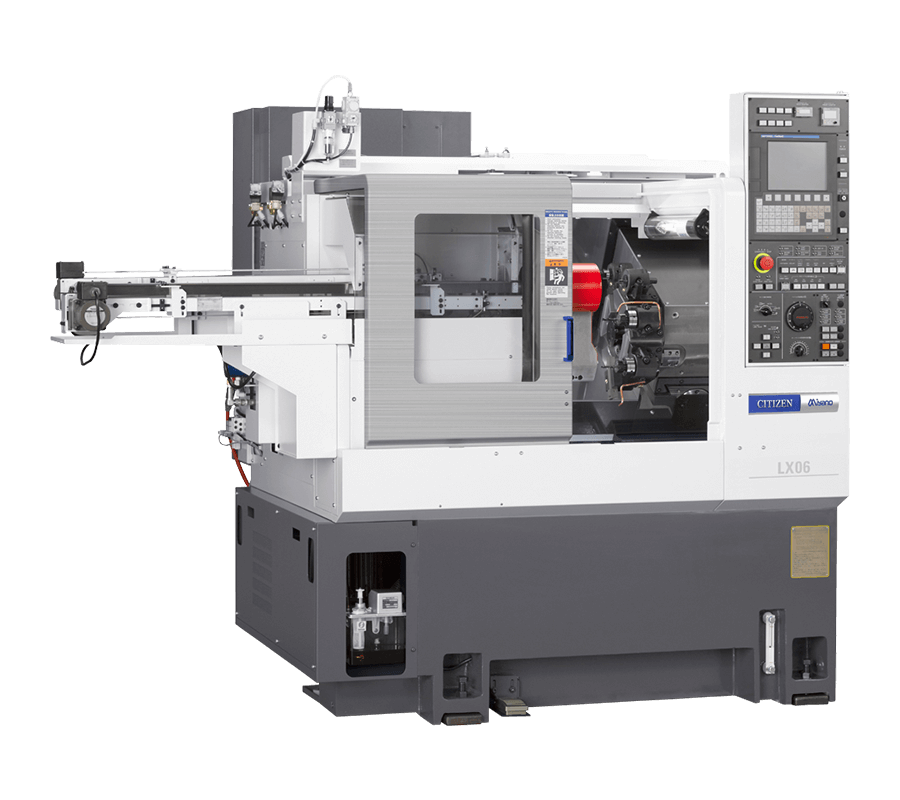

主轴箱移动型CNC自动车床
LX06/08E
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 机种 | LX-06E3 | LX-08E3 | |
|---|---|---|---|
| 液压卡盘尺寸 | 6" 油压 | 8" 油压 | |
| 弹簧筒夹最大加工直径 | 静止型 / 拉出型 | ?50 / 50mm | ?51 / 51mm |
| 最大加工直径 | ?165mm | ?210mm | |
| 最大加工长度 | 尾座使用时 | 250mm | 220mm |
| 主轴旋转速度 | 60～5,000 min-1 | 40～4,000 min-1 | |
| 主轴马达 | AC 7.5 / 5.5kW | AC 11/7.5 kW | |

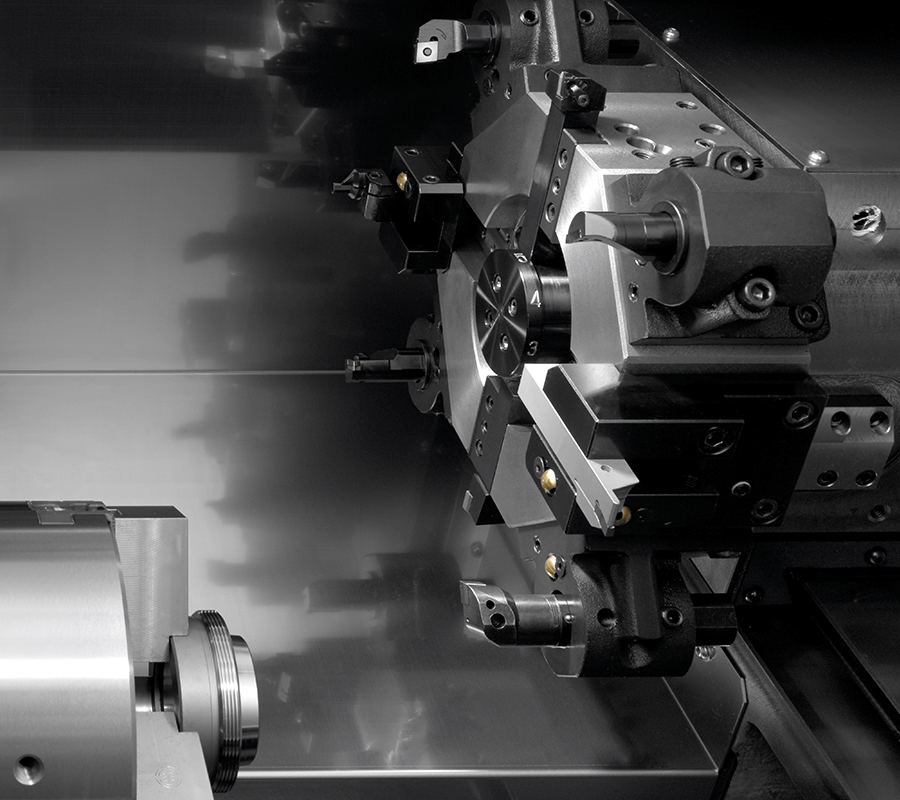

| 刀具台形式 | 8角转塔 | ||
| 刀柄高度 | □20mm | □25mm | |
| 开孔钻头刀柄部径 | ?32mm | ?40mm | |
| 移动行程 | X轴 | 150mm | |
| Z轴 | 300mm | ||
| 分度时间 | 0.25 sec./ 1 pos. | ||
| 旋转中心尺寸 | MT.3 | ||
| 尾座最大推力 | 4.9kN/ 1.9Mpa | ||
| 尾座移动行程 | 100 | ||
| 尾座调节量 | 185 | ||
| 机床面积 (本体) | 1,550×1,480mm | 1,620×1,480mm | |
| 机床重量 (本体) | 约2,500 kg | 2,820 kg | |
