主轴箱移动型CNC自动车床
ABX51/64SYY
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 机种 | ABX-51SYY2 | ABX-64SYY2 | |
|---|---|---|---|
| 加工能力 & 夹具系统 | |||
| 棒材最大加工直径 | SP1/SP2 | ?51/ 51mm | ?64/ 51mm |
| 弹簧筒夹 | SP1/SP2 | 静止型 | |
| 液压卡盘 | SP1/SP2 | 6"/ 6" 油压 | |
| 标准加工长度 | 125mm | ||
| 主轴 | |||
| 主轴端 | SP1/SP2 | A2-6 / A2-6 | A2-8 / A2-6 |
| 主轴马达 (30分 既定/连续) | SP1 | 15/ 11 kW | |
| SP2 | 7.5/ 5.5 kW | ||
| 主轴旋转速度 | SP1 | 50～5,000 min-1 | 40～4,000 min-1 |
| SP2 | 50～5,000 min-1 | ||
| 刀具台 (上部L/R刀具台 & 下部刀具台) | |||
| 刀具台形式 | 12角刀塔 | ||
| 刀柄高度 | □20mm | ||
| 开孔钻头刀柄部直径 | ?40mm ?20mm ?25mm | ||
| 移动行程 | X1, X2轴 | 190mm | |
| Z1/ Z2轴 | 550mm / 721mm | ||
| Y1, Y2轴 | ±40mm | ||
| Zs轴 | 756mm | ||
| 快速送给 | X1, X2轴 | 16m/min | |
| Z1/ Z2轴 | 30/20m/min | ||
| Y1, Y2轴 | 12m/min | ||
| Zs轴 | 30m/min | ||

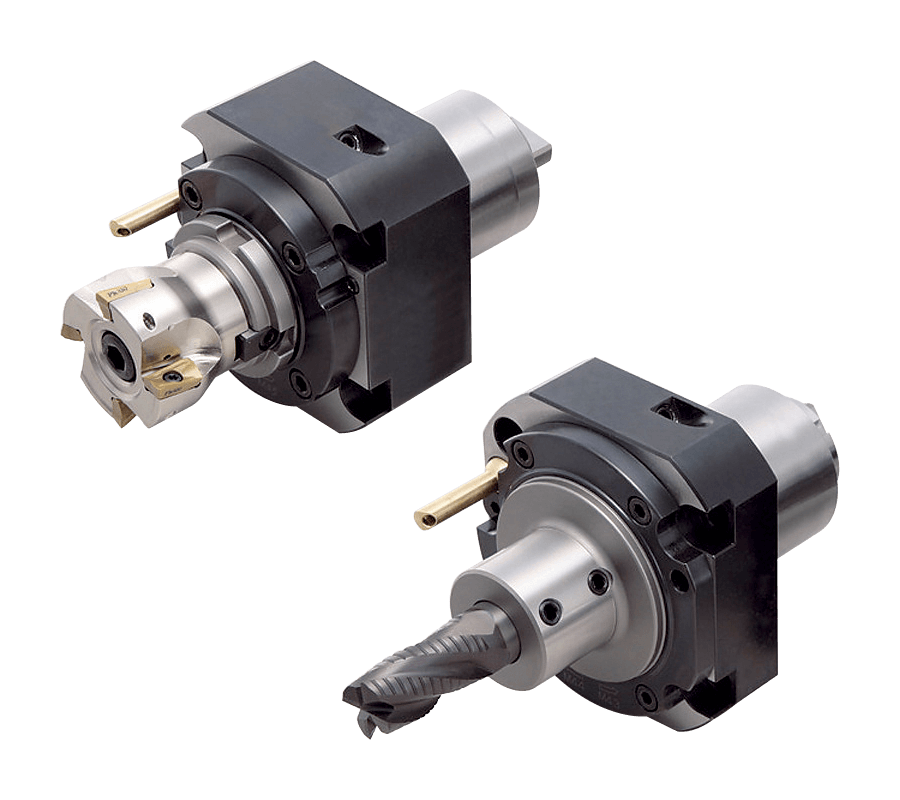

| 旋转刀具 (选项) | |||
| 旋转刀具最大安装数 | 24 | ||
| 旋转刀具旋转速度 | 60～6,000min-1 | ||
| 旋转刀具马达 | AC伺服 4.5kW | ||
| 机床大小 | |||
| 机床高度 | 2,222mm | ||
| 所需面积 | 3,290×2,204mm | ||
| 机床重量 | 10,750kg | 10,900kg | |
