主轴箱移动型CNC自动车床
BNE51MSY
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 机种 | BNE-51MSY | ||
|---|---|---|---|
| 棒材最大加工直径 | SP1 | ?51mm | |
| SP2 | ?51mm | ||
| 最大加工长度 | 90mm | ||
| 刀具台形式 | HD1 | 12角转塔 | |
| HD2 | 12角转塔 | ||

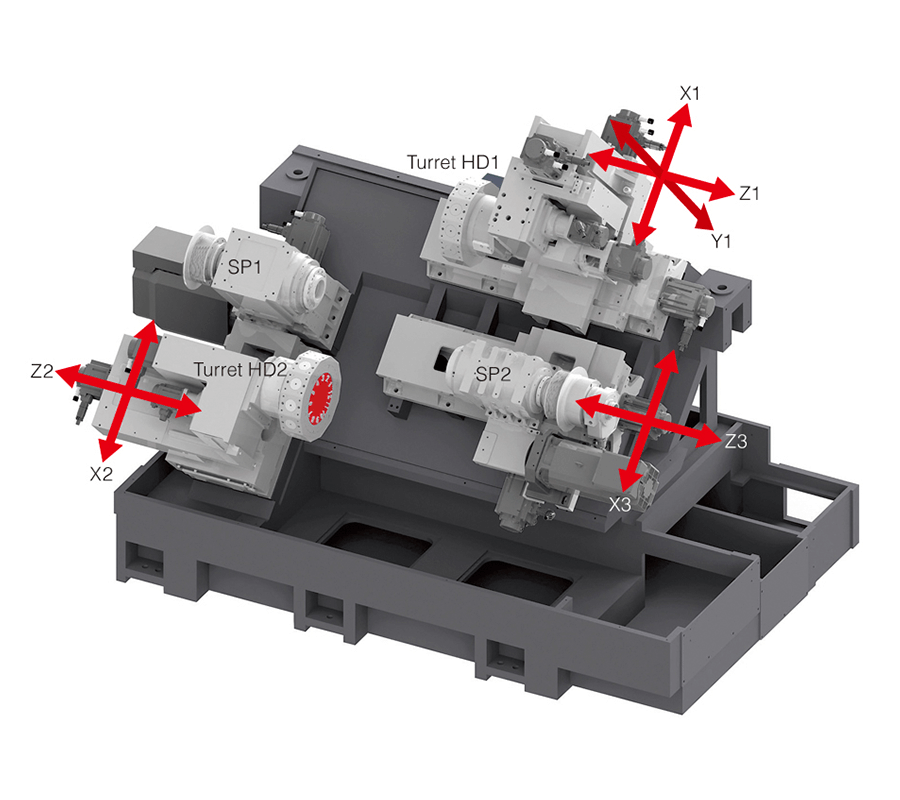

| 移动行程 | HD1 | X1轴 | 195mm |
| Z1轴 | 380mm | ||
| Y1轴 | 80（±40）mm | ||
| HD2 | X2轴 | 195mm | |
| Z2轴 | 175mm | ||
| SP2 | X3轴 | 155mm | |
| Z3轴 | 450mm | ||
| 刀柄高度 | □20mm | ||
| 开孔钻头刀柄部直径 | ?25mm | ||
| 旋转刀具最大安装数 | HD1 | 12把 | |
| HD2 | 12把 | ||
| 主轴旋转速度 | SP1&SP2 | 5,000min-1 | |
| 主轴马达 | SP1 | 15/11kW | |
| SP2 | 7.5/5.5kW | ||
| 刀具主轴马达 | 2.2kw 20Nm 4.0kw 25Nm(OP.) | ||
| 机床高度 | 2,050mm | ||
| 机床面积 | 2,725×2,159mm | ||
| 机床重量 | 8,000kg | ||
