主轴箱移动型CNC自动车床
BNA42DHY

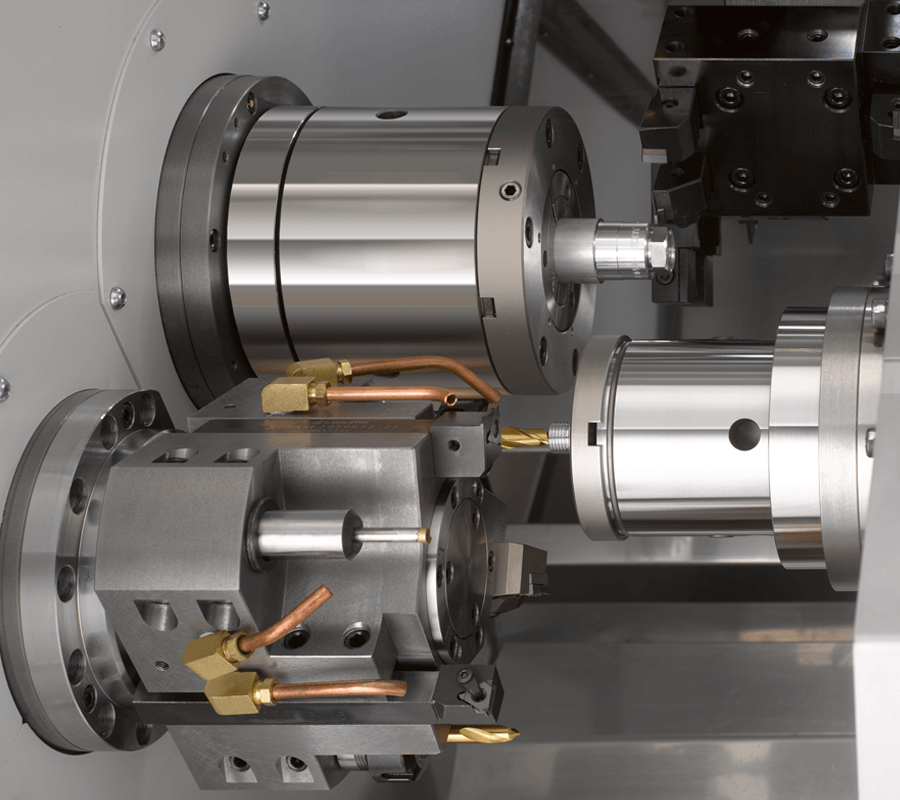

进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格

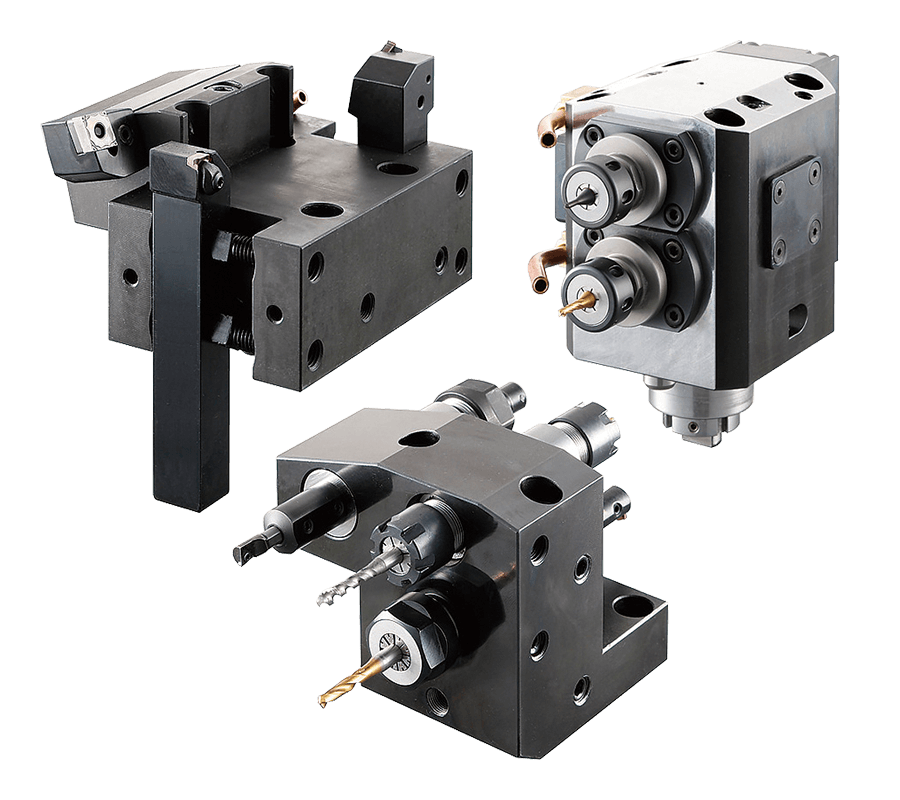

- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 机种 | BNA-42DHY3 | |
|---|---|---|
| 加工能力 & 夹具系统 | ||
| 棒材最大加工直径 | SP1/SP2 | ?42/ 34mm |
| 最大加工长度 | 100mm | |
| 液压卡盘 | SP1/SP2 | 5"/ 4" |
| 弹簧筒夹 | SP1/SP2 | 静止型 |
| 主轴 | ||
| 主轴端 | SP1/SP2 | 特殊平头 |
| 主轴马达(15分 既定/连续) | SP1 | 7.5/ 5.5kW |
| SP2 | 5.5/ 3.7kW | |
| 主轴旋转速度 | SP1 | 60～6,000 min-1 |
| SP2 | 50～5,000 min-1 | |
| 刀具台 | ||
| 刀具台形式 | SP1 | 8角转塔 |
| SP2 | 6角转塔 | |
| 刀柄高度 | □20mm | |
| 开孔钻头刀柄部直径 | ?25mm | |
| 分度夹紧方式 | AC 伺服马达 & 齿牙盘 | |
| 移动行程 | X1轴 | 140mm |
| Z1轴 | 235mm | |
| Y轴 | 70mm(±35) | |
| X2轴 | 140mm | |
| Z2轴 | 360mm | |
| 分度时间 | 0.2Sec./1St. | |
| 旋转刀具驱动Unit | ||
| 旋转刀具最大安装数 | SP1/SP2 | 8/ --- |
| 刀具主轴旋转速度 | 50～5,000 min-1 | |
| 刀具主轴马达 | 2.8/ 1.0kW | |
| 机床大小 | ||
| 机床高度 | 1,700mm | |
| 所需面积 | 2,350×1,450mm | |
| 机床重量 | 3,100kg | |
