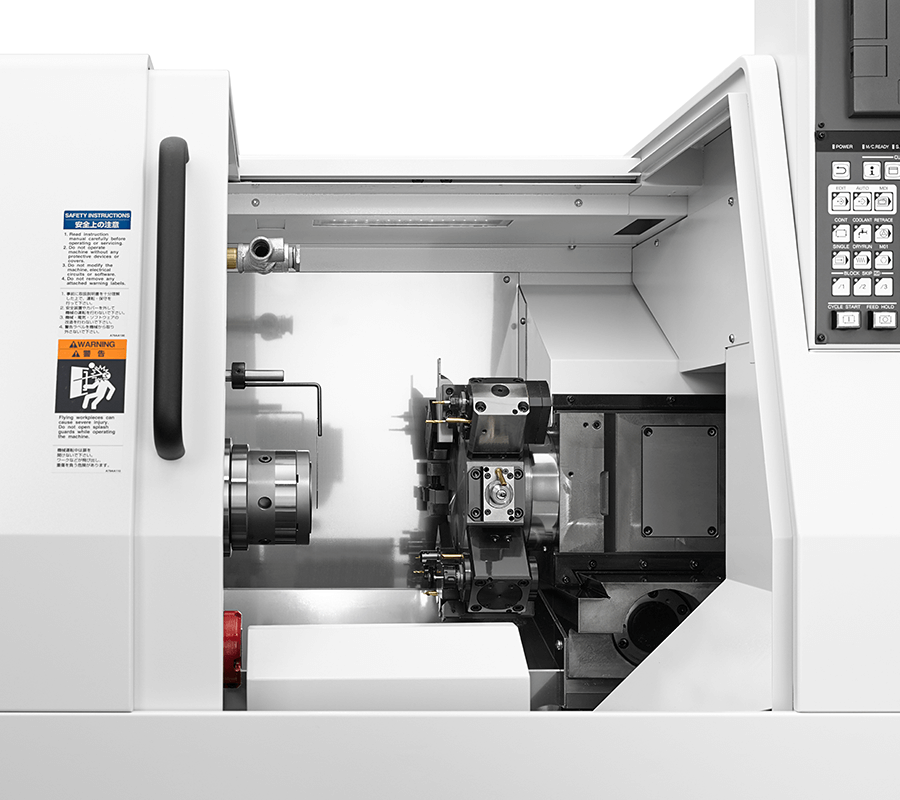

主轴箱移动型CNC自动车床
BNC42
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 机种 | BNC-42C7 | |
|---|---|---|
| 加工能力 & 夹具系统 | ||
| 棒材最大加工直径 | SP1 | ?42mm |
| 最大加工长度 | *175mm | |
| 液压卡盘 | SP1 | 5",6" 中空夹具 |
| 弹簧筒夹 | SP1 | HARDINGE S20,DIN173E,B&S#22D,JPN34 |
| 主轴 | ||
| 主轴端 | SP1 | 特殊平头 |
| 主轴马达 (15分 既定/连续) | SP1 | 7.5/5.5kW |
| 主轴旋转速度 | SP1 | 60～6,000 min-1 |

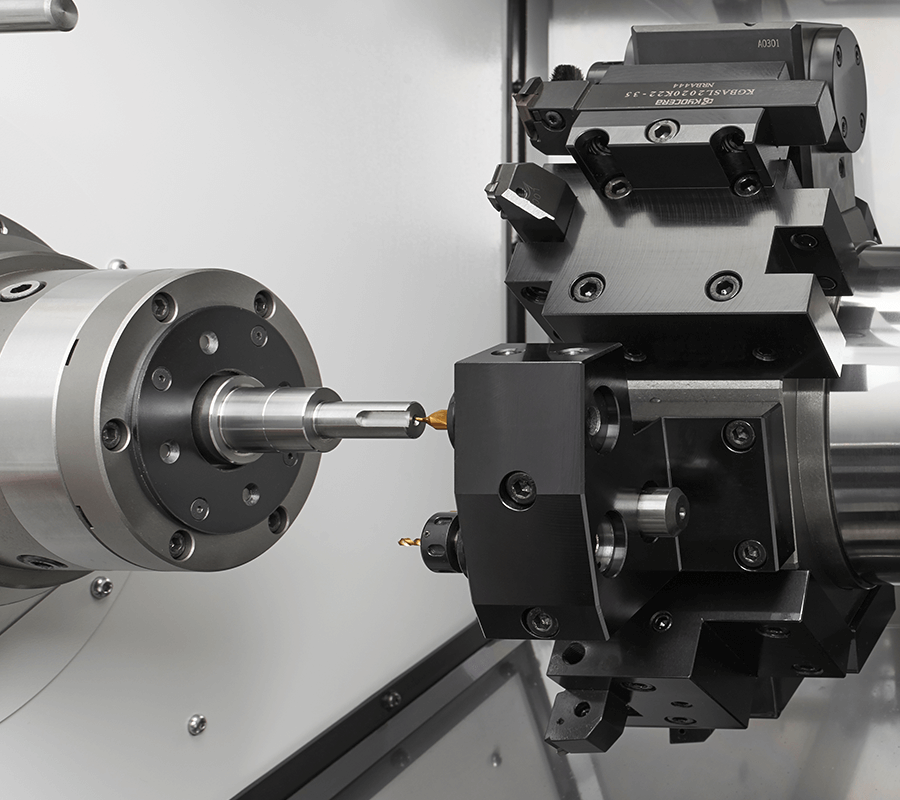

| 刀具台 | ||
| 刀具台形式 | 8角转塔 | |
| 刀柄高度 | □20mm | |
| 开孔钻头刀柄部直径 | ?25mm、?32mm | |
| 移动行程 | X轴 | 135mm |
| Z轴 | 235mm | |
| 分度夹紧方式 | 伺服马达 & 齿牙盘 | |
| 分度时间 | 0.2Sec./1St. | |
| 旋转刀具 (选项) | ||
| 旋转刀具最大安装数 | 8 | |
| 刀具主轴旋转速度 | 50～5,000 min-1 | |
| 旋转马达 | 2.8 /1.0kW | |
| 机床大小 | ||
| 机床面积 | 2,272×1,270mm | |
| 机床高度 | 1,686mm | |
| 机床重量 | 2,400kg | |
*
由于夹具不同会有相应限制。
JPN34, B&S#22D, 5"气动卡盘???175mm, DIN173E???160mm, H-S20???150mm
