主轴箱移动型CNC自动车床
Cincom L20

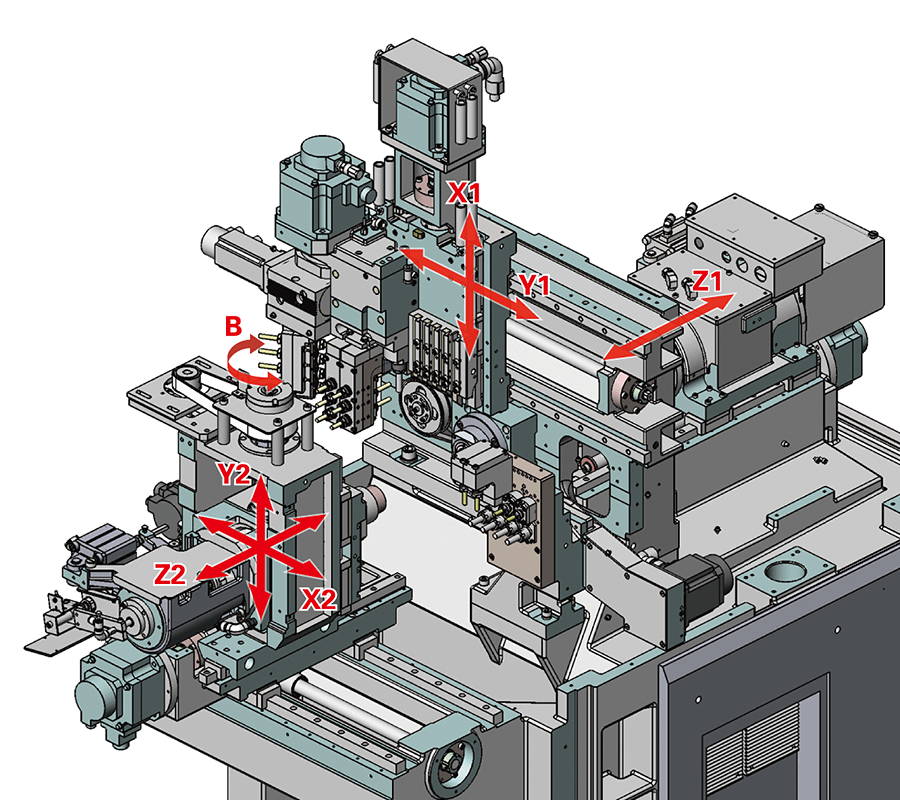

进一步追求功能性和成本的进化的5轴加工机

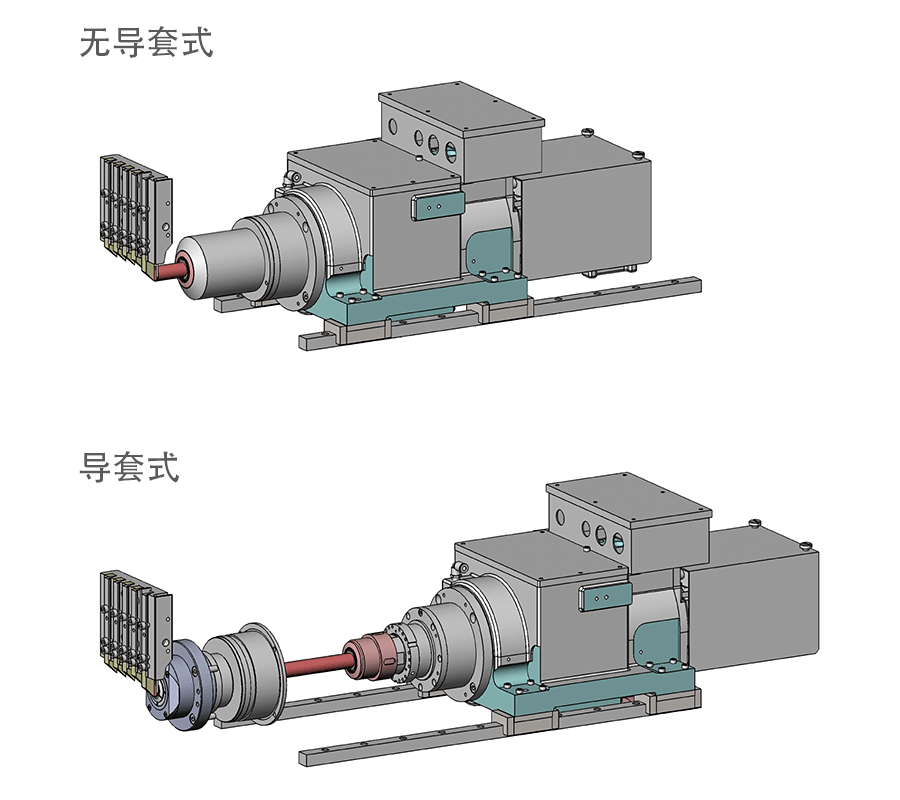

在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 型号 | L20VIII | L20IX | L20X | L20XII | |
|---|---|---|---|---|---|
| 最大加工径 | ?20mm | ||||
| 最大加工长度 | GB机 | 200mm/1次装夹 | |||
| GBL机 | 工件直径×2.5mm/1 | ||||
| 正面最大钻孔直径 | ?10mm | ||||
| 正面最大攻丝直径(攻丝，板牙) | M8 | ||||
| 主轴贯通孔直径 | ?26mm | ||||
| 主轴旋转速度 | Max.10,000min-1 | ||||
| 排刀旋转刀具最大钻孔直径 | ?8mm | ||||
| 排刀旋转刀具最大攻丝直径 | M6 | ||||
| 排刀旋转刀具转速 | Max.6,000min-1 | ||||
| 对向刀具台旋转刀具最大钻孔直径 注1 | - | ?5mm（OP） | |||
| 对向刀具台旋转刀具最大攻丝直径 注1 | - | M4（OP） | |||
| 对向刀具台旋转刀具旋转速度 注1 | - | Max.7,500min-1（OP） | |||
| 背面刀具台旋转刀具最大钻孔直径 注2 | ?5mm（OP） | ?5mm | |||
| 背面刀具台旋转刀具最大攻丝直径 注2 | M4（OP） | M4 | |||
| 背面刀具台旋转刀具旋转速度 注2 | Max.7,500min-1（OP） | Max.7,500min-1 | |||
| 背面主轴最大夹持直径 | ?20mm | ||||
| 背面主轴工件最大伸出量 | 30mm | ||||
| 背面加工最大钻孔直径 | ?8mm | ||||
| 背轴最大攻丝直径 | M6 | ||||
| 背面主轴旋转速度 | Max.8,000min-1 | ||||
| 刀具安装数量 | Max.37 | Max.33 | Max.44 | Max.40 | |
| 刀具尺寸 | 车刀 | □12mm（□13mm、□16mm） | |||
| 刀具安装夹 | ?25mm（GDS107,210）?19.05mm | ||||
| 快速进给速度 | 全轴(Y2轴以外) | 32m/min | |||
| Y2轴 | - | 8m/min | - | 8m/min | |
| 电机 | 主轴驱动用 | 2.2/3.7kW | |||
| 排刀工具主轴驱动 | 1.0kW | ||||
| 背面刀具台旋转刀具驱动用 注2 | 0.75kW（OP） | 0.75kW | |||
| 对向刀具台旋转刀具驱动用 注1 | - | 0.75kW（OP） | |||
| 背面主轴驱动用 | 0.75／1.5kW | ||||
| 切削油用 | 0.4kW | ||||
| 输入功率 | 7.3kVA | ||||
| 中心高度 | 1,050mm | ||||
| 重量 | 2,350kg | 2,400kg | |||
