主轴箱移动型CNC自动车床
Cincom D25
进一步追求功能性和成本的进化的5轴加工机

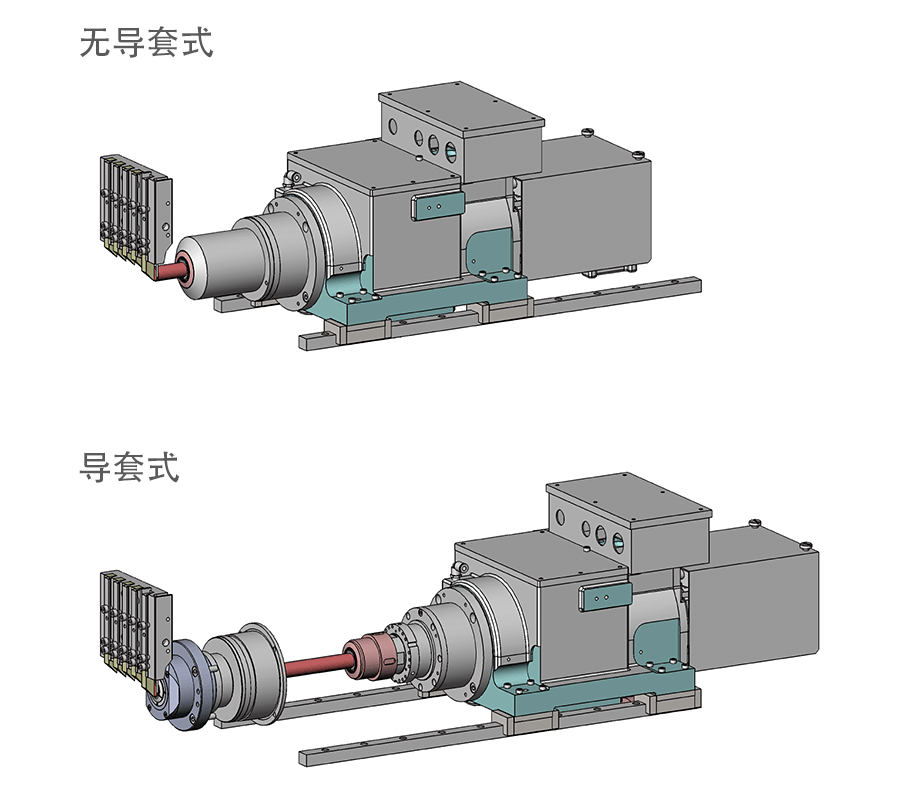

在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
- 实现ø20加工车床的低价格
- 加工所需要的各种装置，功能作为标准装备，构成充实而实用的配置
- 采用西铁城独有的控制方式缩短了加工的时间
进一步追求功能性和成本的进化的5轴加工机
在使出色的性价比有了进一步提高的同时,还进一步提高了功能性。还能应对导套式/无导套式切换的规格。
| 型号 | D25VII | D25VIII | |
|---|---|---|---|
| 最大加工直径 | ?25mm | ||
| 最大加工长度 | 导套机型 | 250mm | |
| 无导套机型 | 2.5D | ||
| 正面最大钻孔直径 | ?12mm | ||
| 正面最大攻丝直径(切削丝锥) | M10 | ||
| 主轴旋转速度 | Max.10,000min-1 | ||
| 排刀旋转刀具最大钻孔直径 | ?10mm | ||
| 排刀旋转刀具最大攻丝直径(切削丝锥) | M8 | ||
| 排刀旋转刀具主轴旋转速度 | Max.9,000min-1 | ||
| 背面主轴最大夹持直径 | ?25mm | ||
| 背面主轴工件最大伸出量 | 50mm | ||
| 背面加工最大钻孔直径 | ?12mm | ||
| 背轴最大攻丝直径 | M10 | ||
| 背面主轴旋转速度 | Max.10,000min-1 | ||
| 刀具安装数量 | 59把 | 43把 | |
| 刀具尺寸 | 车刀 | □16mm／□19mm | |
| 刀具安装夹 | ?25.4mm | ||
| 快速进给速度 | Z2轴 | 24m/min | |
| 其他 | 32m/min | ||
| 电机 | 主轴驱动用 | 3.7/5.5kW | |
| 刀具主轴驱动用 | 2.2kW | ||
| 背面主轴驱动用 | 2.2/3.7kW | ||
| 刀具台刀具主轴驱动用 | 1.0kW | ||
| 输入功率 | 13.2kVA | ||
| 中心高度 | 1,050mm | ||
| 重量 | 3,450kg | ||
